伴隨著我國建筑行業的飛速發展，鋼結構在建筑結構中所占的份額越來越大，尤其是以近幾年以來，我國在高層、超高層建筑和大跨度空間結構等建筑中，大量采用了鋼結構，涌現出了一大批具有代表性的鋼結構建筑物。我就以多年的從事鋼結構的經驗，簡單的總結一下鋼網架結構中高空散裝法安裝的施工技術。
引言：

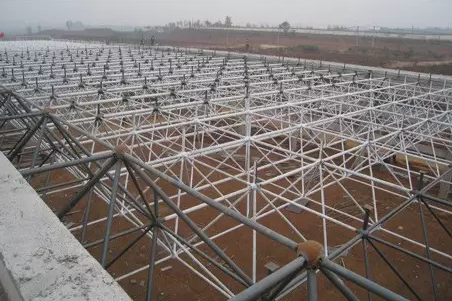

網架結構高空散裝法安裝施工技術是指將運輸?shù)绞┕がF(xiàn)場的運輸單元體或散件直接在進行拼接的一種方法，適用于螺栓球或高強度的螺栓連接節點的鋼網架結構，但是這種方法并不適用于焊接球等鋼網架的安裝。采用這種拼裝方法，無需采用大型的機械設備，技術難度低，施工安全可靠，網架變形小，質量較易保證等優點。
影響鋼結構施工方案的主要因素
由于鋼材的種類繁多、性能差別很大，而適用于鋼結構的鋼材只是其中的一小部分，因此鋼材必須具有較高的強度、足夠的變形能力和良好的加工性能，其次，用過鋼結構的鋼材必須具有較高的抗拉強度以及屈服點，具有很好的塑性與韌性。此外，我們還要根據鋼結構的具體工作條件，在必要時還要求鋼材具有適應低溫和腐蝕性環境以及抵抗沖擊荷載、疲勞荷載作用的能力。因此，對于鋼材的選用既要確保鋼結構的安全可靠，又要經濟合理。為確保承重結構的承載能力和防止在一定條件下出現脆性破壞，在實際施工方案的選擇上，我們應當根據鋼結構的重要性、荷載特征、結構形式、應力狀態、連接方法和工作環境等綜合因素來考慮。高空散裝法就是我們常用的一種安裝技術。
高空散裝法
2.1螺栓球節點的構造要求
在鋼網架結構中，節點起著連接匯交桿件、傳遞內力的作用，同時也是網架與屋面結構、頂棚吊頂、管道設備等的連接之外，起著傳遞荷載的作用。
螺栓節點是通過螺栓將管型截面的桿件和鋼球連接起來的節點，一般由螺栓、鋼球、銷子、套管、和錘頭等零件構成，一般適用于中小跨度的鋼網架。桿件的最大拉力以不超過700KN為主，桿件長度以不超過3m為宜。當采用螺栓節點進行構建的連接時，我們通常首選高空散裝法進行施工。
2.2高空散裝法安裝技術的施工工藝
2.2.1安裝前的準備
當采用高空散裝法進行施工時，我們首先要對使用的各種測量儀器以及鋼直尺進行計量校驗，對土建施工提供的縱橫軸線以及水準點，進行校驗；在拼裝區域、安裝區域要配有足夠的電源并且按照施工方案搭設好滿堂腳手架與施工平臺，并進行驗收檢查；檢查成品件、零部件等的外觀質量、幾何尺寸、編號、數量等，做好有關的測試以及安全、消防準備工作；將高空拼裝支點的縱橫軸線以及標高測量標識好，最后檢查網架安裝施工人員的持證上崗，包括測量工、電焊工、起重機駕駛員、指揮工等。

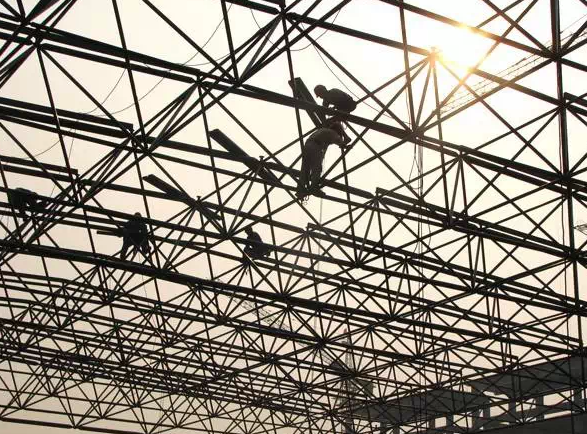

2.2.2安裝施工要點
網架高空拼裝順序的確定。
對安裝順序的選擇應根據網架形式、支撐類型、結構受力特征，桿件小拼單元、臨時固定的邊界條件、施工機械設備性能以及施工場地情況等因素綜合確定，且有利于保證拼裝的精度和減少誤差積累等；1.平面呈現矩形的周邊支撐兩向正交斜放鋼網架安裝的順序：總的安裝順序為由一端起向另一端呈三角形依次推進，由屋脊網線分別向兩邊安裝，以此來減少網片在安裝過程中的誤差積累；2.平面呈現矩形的三邊支承兩向正交斜放鋼網架的安裝順序：總的安裝順序為在縱向方向上由一端向另一端呈平行四邊形推進，橫向方向由三邊框架內側逐步外側依次安裝。鋼網片安裝順序可以先由短跨方向依據起重機的安裝半徑來將作業區劃分成若干小區域，再按照一定的順序依次進行流水施工；3.平面呈現方形的安裝區域可以由兩向正交正放桁架和兩向正交斜放拱索桁架組成的周邊支撐網架總的安裝順序為首先安裝拱架再次安裝索桁架；4.當平面呈現橢圓形時懸挑式鋼罩棚網架安裝順序，總的安裝順序為首先在接近支撐柱的部分采用高空散裝法在腳手架上完成安裝作業任務，而懸挑部分，可以現在地面上拼接成一個吊裝單元，吊到高處通過拼裝段.與與根部散裝段組成完整的網架。
拼裝支架的架設
在施工現場，網架拼裝過程中，有一部分網架在整個安裝過程中一直是懸挑著的，這時，當網架的跨度較大時，拼接到一定的懸挑長度后，就需要設置單支柱來支持懸挑部分，以此來減少或避免因自重和施工荷載因引起的撓度。施工過程中，網架拼裝支架一般用扣減與鋼管結合來搭設，由于木質材料容易引起變形并且容易燃燒，故不允許采用木質網架等；網架拼裝支架既是拼裝成型的承力架，又起著操作平臺支架的作用，因此在搭設支架時必須對準網架下弦節點。拼接支架必須牢固，我們在設計時必須對單支穩定、整體穩定性進行驗算，并估算沉降量，其中單支穩定性的驗算可以按照一般鋼結構設計方法進行計算。高空散裝法對支架的沉降要求較高，一般不超過5mm，應當給以足夠的重視，大型的網架進行施工，在必要時進行試壓，以此來取得所需的資料。另外，針對支架的整體沉降量，如果地基情況不良，要采取夯實加固等措施，并且要采取相應的措施來分散支柱對地的集中荷載。
安裝尺寸的控制
網架在安裝時應當對建筑物的定位軸線、支座軸線以及預埋螺栓位置等進行檢查，并作出檢查記錄；在網架的安裝過程中，應對網架制作軸線、支撐面標高等進行跟蹤控制，當發現誤差時要及時的進行糾正；各桿件與節點連接時，其連心線應該匯交于一點，螺栓球要匯交于球心；在網架結構總拼裝完成后，其縱橫向長度偏差、支座中心偏移、相鄰支座偏移等指標均應該符合網架規程要求；網架進行拆除時應從中央逐圈向外進行，每圈的下降速度應當保持一致，對于大型鋼架，每次拆除的高度可以依據自身的撓度分批進行。
三、鋼網架安裝過程中質量通病與預防
3.1高空散裝法支架整體沉降過大導致標高偏低，撓度偏差大。
針對這種現象，在支架搭設時必須對準網架下弦節點。因為支架一般用扣件和鋼管搭設，因此應該具有足夠的穩定性和在荷載作用下有足夠的強度。我們可以在網架的下弦節點與支架之間設置調整標高用的千斤頂來避免此現象的發生。
