拱形波紋鋼屋蓋俗稱無梁拱或太空瓦，具有：自重輕、跨度大、空間開闊、永不滲漏、長時間免維護、施工速度快以及成本低等突出優點,尤其防滲漏技術是目前國內建筑行業較為先進的新型技術。特別適用于對防水要求很嚴格的如:糧食、煙草、物流、棉麻、印刷等行業的倉庫結構。
技術優勢
速度快——壹天時間建筑面積可達1000平方米，在必要時，還可將建好的彩色鋼板拱型屋頂開封，搬至異地重建。
質量好——屋面采用鉸結方式連接，實現永久性防水，免維護年限可達20年以上。
跨度大——特別適合空間通透，中間無支撐的大跨度建筑，最大跨度可達36米。
成本低——無需橫梁、立柱、網架支撐，在設計、采購、施工、使用等環節上可節省費用，成本僅是傳統鋼結構建筑的70%—85%。
造型美——選用彩色鋼板，顏色多樣，拱形各異，空間效果極佳。

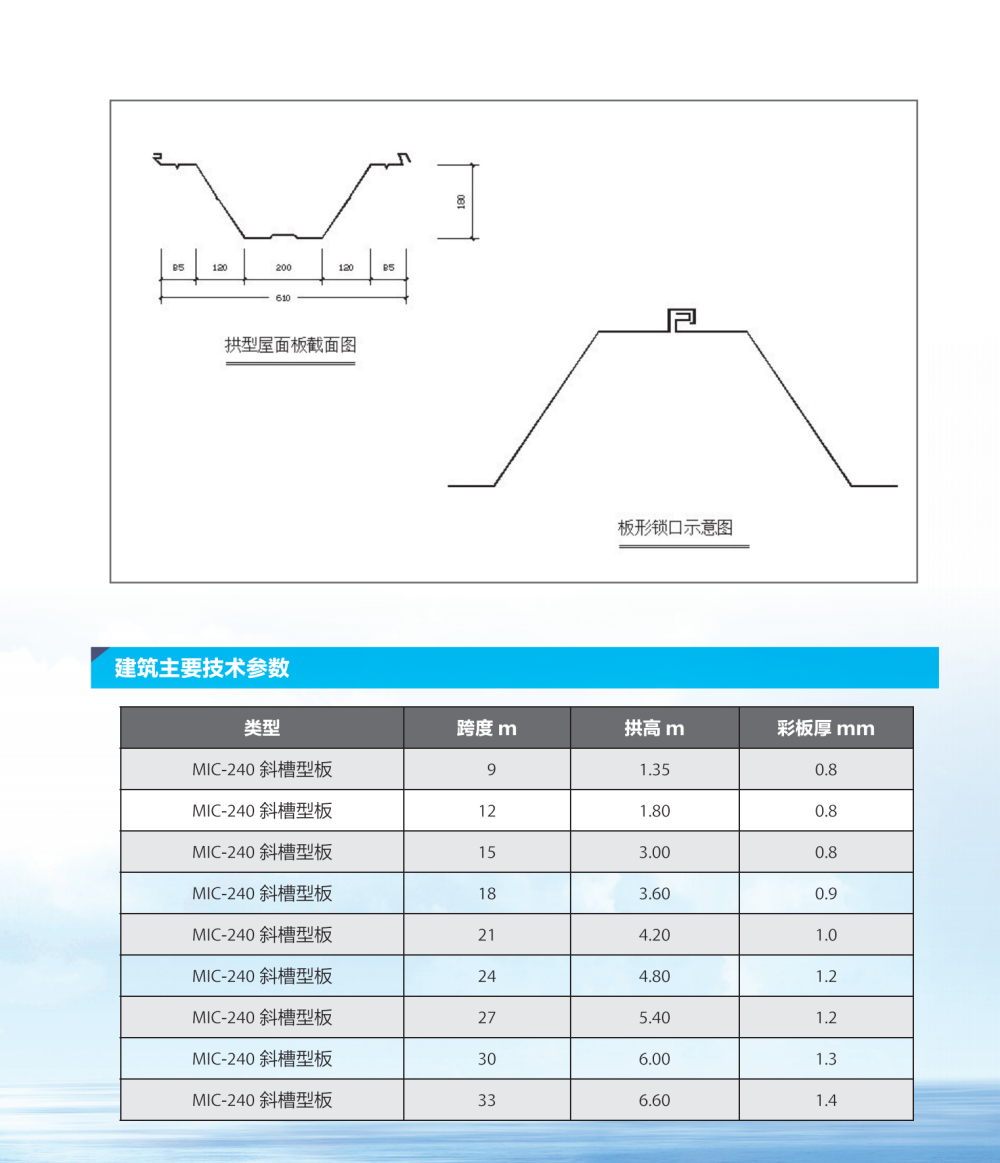

技術參數

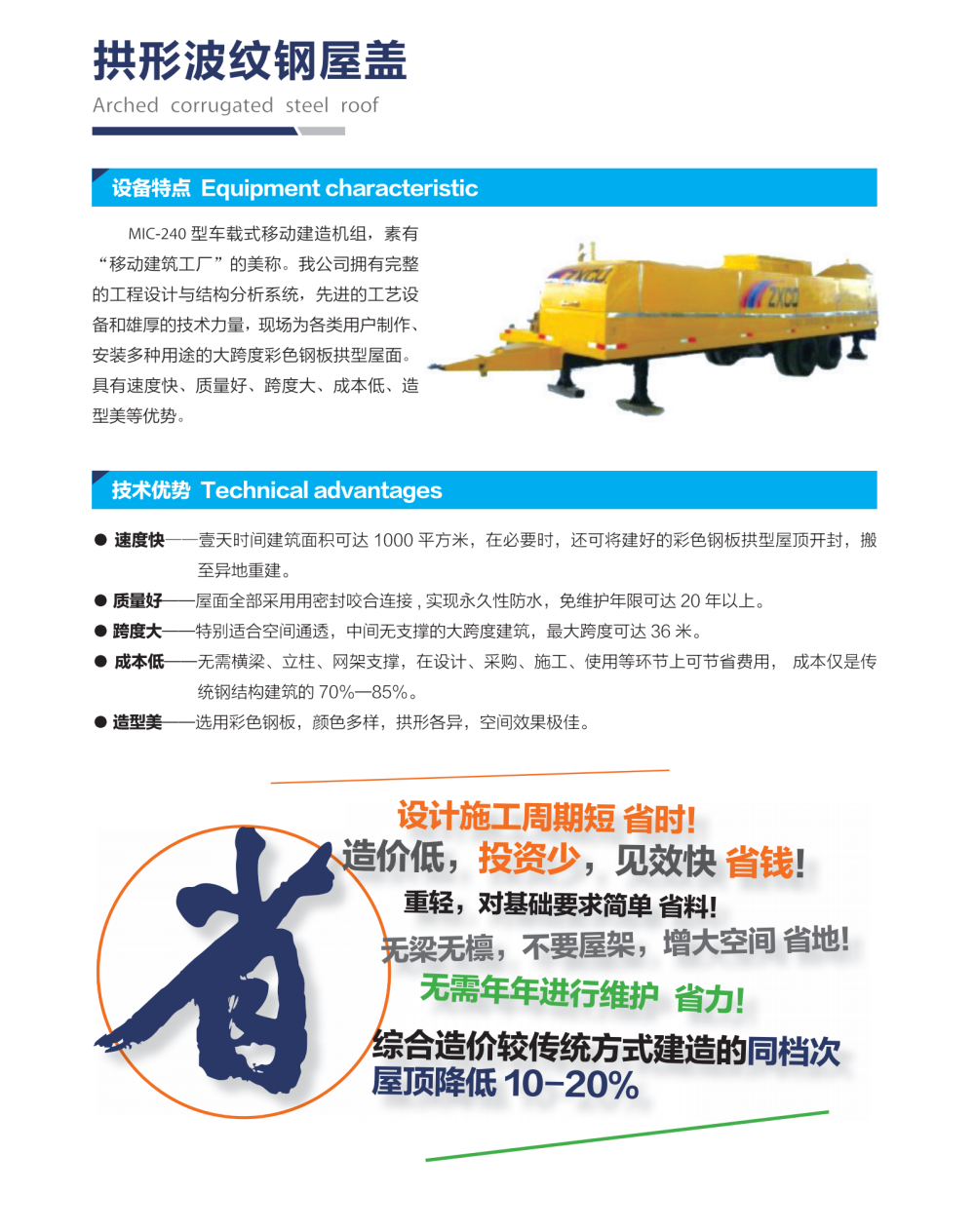

設備特點
設計條件
設計順序
建設單位或承包設計單位選取采用拱型彩板屋面時，我公司技術部按設計單位要求提供計算書及荷載，進行友好合作。設計單位向我公司提供有關屋面的初步設計圖紙，我公司負責提供拱端的作用力及節點詳圖。
屋面荷載
設計梁、柱、基礎時應考慮風載、雪載、自重、保溫層、積灰、燈具、吊頂?shù)群奢d，其荷載值按不同地區當?shù)貤l件和國家規范選用，我公司技術部可協助計算并提供拱端支座處的作用力。
彩板材料
彩色涂層鋼板為一種有機復合材料,是以冷軋高強度鋅鋼板為基板,經過一系列處理后,涂上有機涂料經烘烤而成。涂層表面均勻、質量穩定，經久耐用。
長沙中揚公司采用上海寶鋼公司生產的TSTE28（TS280GD）及TSTE34結構專用鋼板或外國進口高強度彩色鋼板。其技術性能如下：
?。?）基板的屈服強度>280Mpa或340Mpa
?。?）鍍鋅量>180g/m2—275g/m2
?。?）涂層厚度>23um
?。?）耐鹽霧性能>500h
厚度：彩色涂層鋼板厚度：0.8-1.4mm
顏色：彩色涂層鋼板顏色見標準顏色樣板或以實樣為準。
涂層構造
1、上涂：上端最后一道涂工（TOP FINISH COATING）
2、化成涂膜：鋅磷酸涂烘（ZINC PHOSPHATE COAING）
3、下涂：初級涂烘（PRIMER COATING）
4、鋅層：鋅涂烘（ZING COATING）
5、冷軋鋼板：基層金屬/冷軋鋼板（BASE METAL/COLD ROLLED STEEL SHEET）
★表示彎曲處可夾基板的層數
性能試驗的室內溫度為25±2oC
實驗方法：：光澤ASTM D523
沖擊ASTM D2794
彎曲NCCAH
鉛筆硬度ASTM D3美國鷹牌
涂層硬度測定專用鉛筆

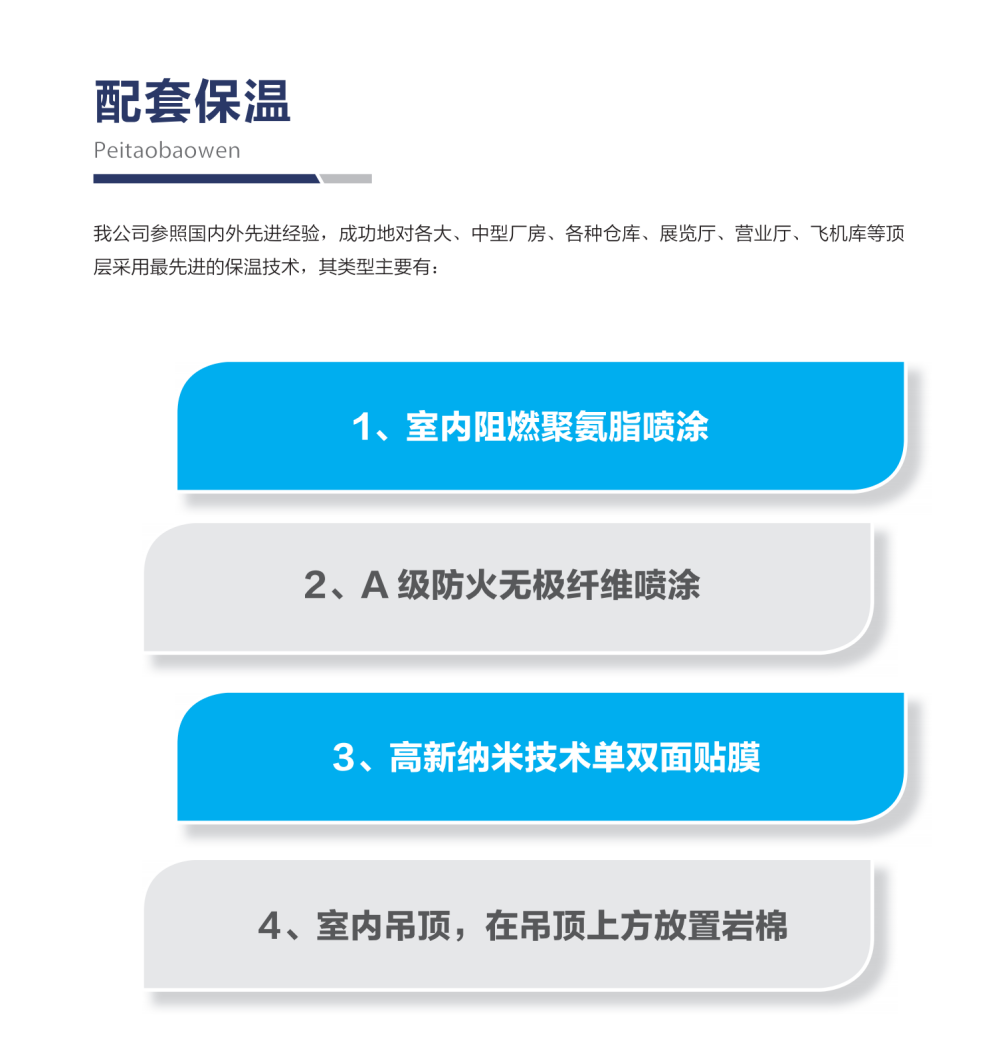

配套工程

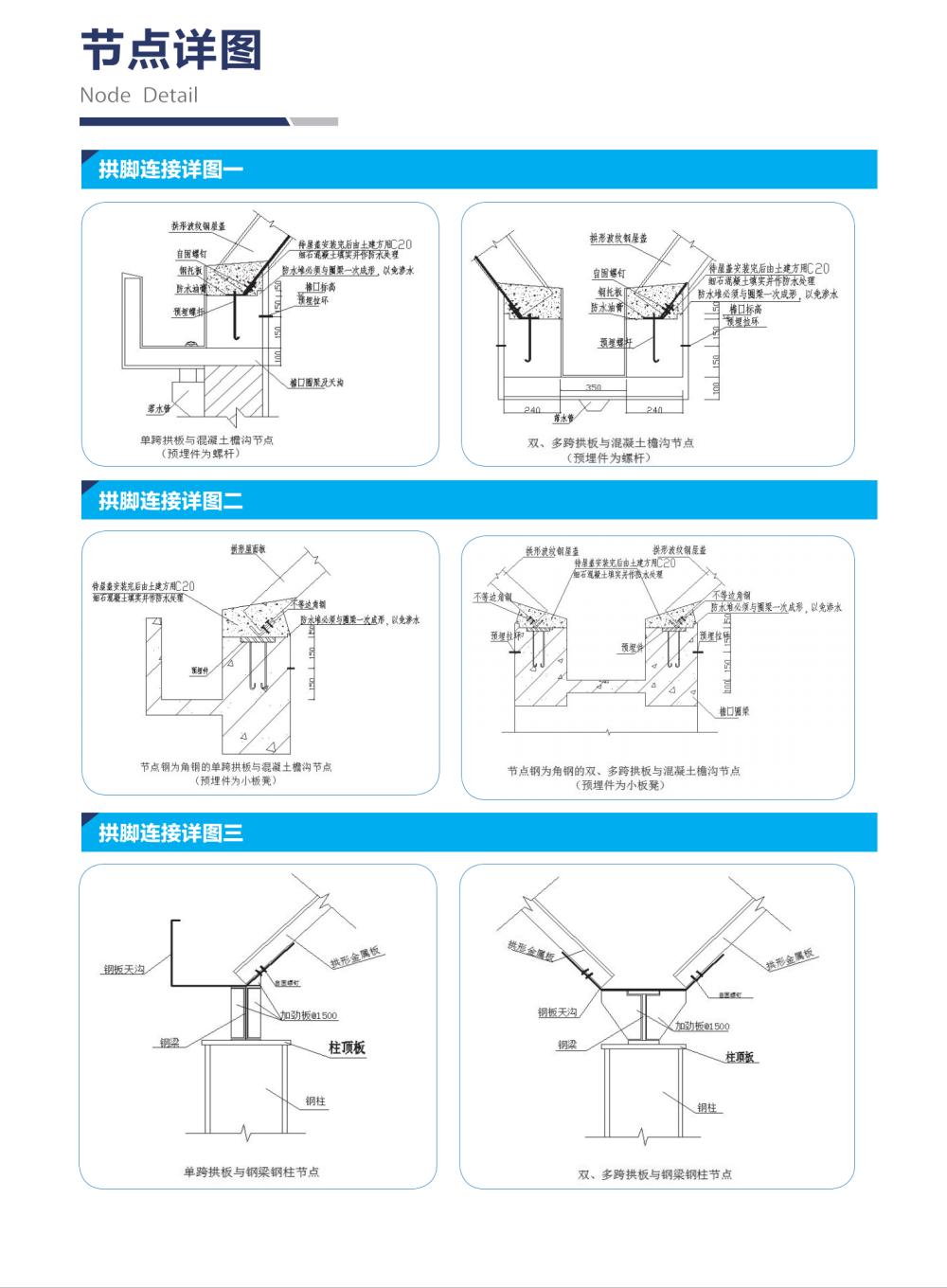

節點詳圖
