網架、網殼結構簡介
由多根桿件按照一定的網格形式通過節點連結而成的空間結構。構成網架的基本單元有三角錐,三棱體,正方體,截頭四角錐等,由這些基本單元可組合成平面形狀的三邊形,四邊形,六邊形,圓形或其他任何形體。[1] 具有空間受力、重量輕、剛度大、抗震性能好等優點;可用作體育館、 影劇院、展覽廳、候車廳、體育場看臺雨篷、飛機庫、雙向大柱網架結構距車間等建筑的屋蓋。缺點是匯交于節點上的桿件數量較多,制作安裝較平面結構復雜。
分類
可分為雙層的板型網架結構、單層和雙層的殼型網架結構。板型網架和雙層殼型網架的桿件分為上弦桿、下弦桿和腹桿,主要承受拉力和壓力;單層殼型網架的桿件,除承受拉力和壓力外,還承受彎矩及切力。目前中國的網架結構絕大部分采用板型網架結構。
設計構造

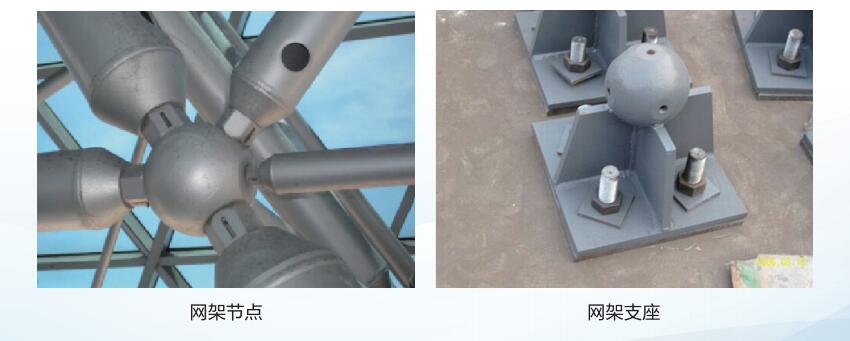

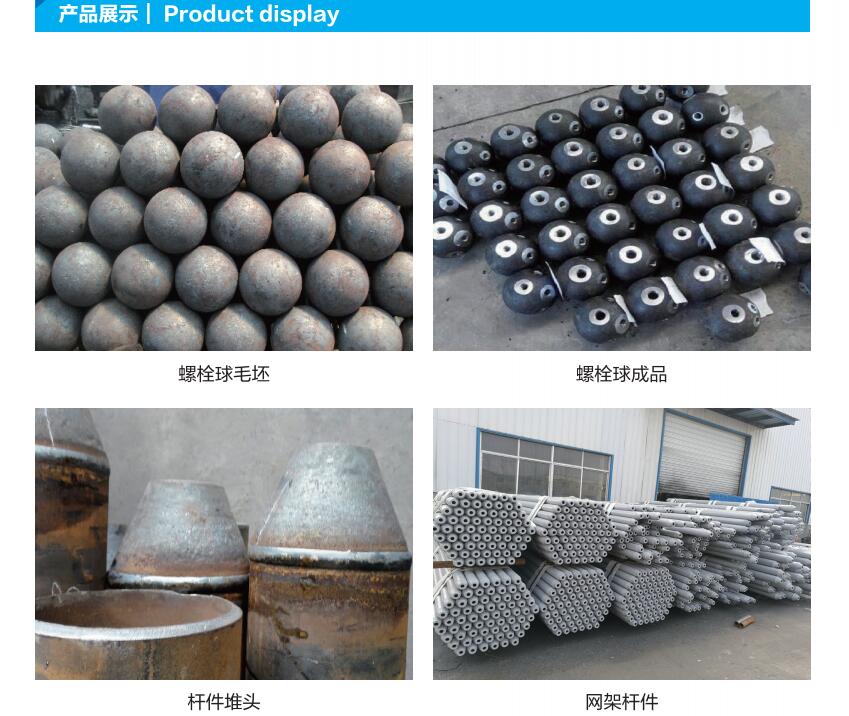

網架結構的桿件截面應根據強度和穩定性計算確定。為減小壓桿的計算長度增加其穩定性,可采用增設再分桿及支撐桿等措施。用鋼材制作的板型網架及雙層殼型網架的節點,主要有十字板節點、焊接空心球節點及螺栓球節點三種形式。十字板節點適用于型鋼桿件的網架結構,桿件與節點板的連接,采用焊接或高強螺栓連接。空心球節點及螺栓球節點適用于鋼管桿件的網架結構。單層殼型網架的節點應能承受彎曲內力,一般情況下,節點的耗鋼量占整個鋼網架結構用鋼量的15~20%。
施工安裝
網架結構的施工安裝方法分兩類:一類是在地面拼裝的整體頂升法、整體提升法和整體吊裝法;另一類是高空就位的散裝、分條分塊就位組裝和高空滑移就位組裝等方法。
桁架簡介

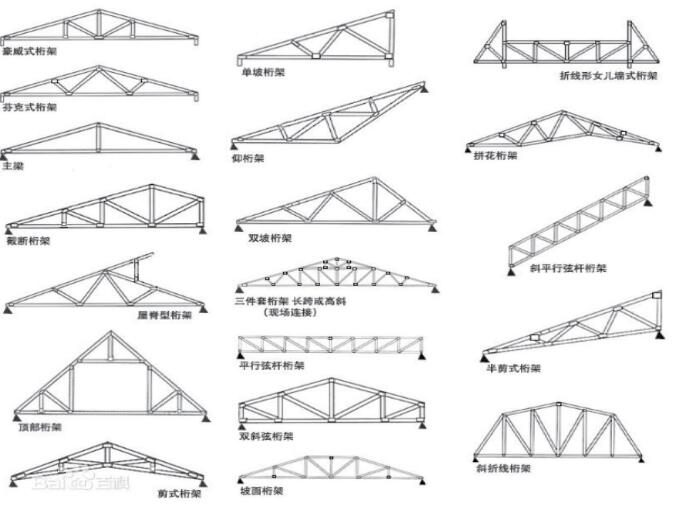

一種由桿件彼此在兩端用鉸鏈連接而成的結構。桁架由直桿組成的一般具有三角形單元的平面或空間結構,桁架桿件主要承受軸向拉力或壓力,從而能充分利用材料的強度,在跨度較大時可比實腹梁節省材料,減輕自重和增大剛度。桁架的優點是桿件主要承受拉力或壓力,可以充分發揮材料的作用,節約材料,減輕結構重量。常用的有鋼桁架、鋼筋混凝土桁架、預應力混凝土桁架、木桁架、鋼與木組合桁架、鋼與混凝土組合桁架。
結構分類
從力學方面分析,桁架外形與簡支梁的彎矩圖相似時,上下弦桿的軸力分布均勻,腹桿軸力小,用料最??;從材料與制造方面分析,木桁架做成三角形,鋼桁架采用梯形或平行弦形,鋼筋混凝土與預應力混凝土桁架為多邊形或梯形為宜。
