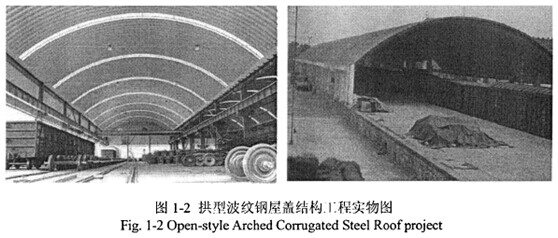

拱形波紋鋼屋蓋結構是一種典型的冷彎薄壁輕鋼結構,整個屋蓋結構處于三維空間受力狀態,充分發揮了材料的力學潛能,在無梁無凜的情況下實現了大跨度的要求。它蘊含很大的社會和經濟效益,非常適合我國經濟飛速發展的社會主義初級階段的國情,因此在我國得到了蓬勃發展,應用領域涉及廠房、倉庫、臨時展廳、加油站、車庫等方面(如圖1-2)。

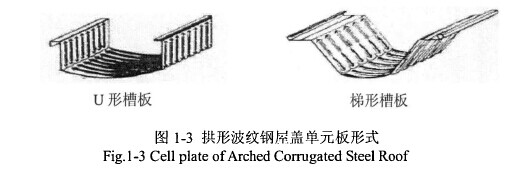

拱形波紋鋼屋蓋結構是靠在鋼板上軋制出波紋成型的。將卷板變成拱形屋蓋需要兩道成型工藝:第一步將鋼板軋制成U形或梯形波紋直槽板,第二步通過在翼緣和腹板處軋出橫向小波紋而將直槽板軋成拱形槽板(如圖1-3)。

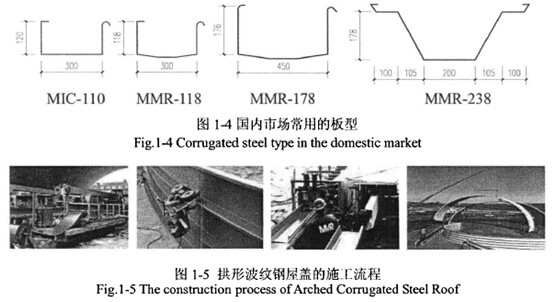

拱形槽板的曲率大小就是靠槽板上橫向小波紋的深淺來調整的。雙向波紋改變了鋼板的力學性能,第一步軋制成的槽形波紋極大地提高了鋼板的剛度,是結構承載力的根本所在,而第二步軋成的橫向小波紋則可提高鋼板的局部穩定承載力,增強結構縱向抗彎剛度,突出結構殼體受力特性。但橫向波紋無疑會削弱結構跨度方向的剛度。根據槽板橫截面形狀的不同可將這種結分為不同類型。目前國際上廣為采用的板型是由美國MIC公司開發的MIC-X系列,主要有MIC-120型、MIC-160型和MIC-240型。介紹的MMR-118、MMR-178、MMR-238(圖1-4)以及武漢鋼鐵集團的W666、營口三星公司的W760等均為國內廠家在吸取國外經驗基礎上開發出來的具有自主專利權的結構形式。
拱形波紋鋼屋蓋結構的施工流程如圖1-5所示。整個屋蓋呈拱形結構受力機理,內力分布較均勻,因此可實現很大跨度。它由于下列優點,使其具有很強的競爭力:
(1)室內有效空間大:彩板拱矢跨比為0.1-0.5,室內無梁無擦,空間開闊明亮,具有其它結構無法比擬的大空間。
(2)外觀造型美:彩板拱線條流暢,色彩華麗,立面可隨意設計,造型風格多樣,可美化建筑群整體風貌。
(3)造價低:用0.8一1,5~厚鍍鋅鋼板壓制成跨度為8一36m的拱頂,無需凜條和屋架,盡管采用昂貴的鍍鋅鋼板,但由于自重輕,用料省,相比其它屋蓋,彩板拱形屋面耗鋼材低于其它結構至少30%。
(4)工期短:施工機動靈活,拱形波紋鋼屋蓋制作的設備及材料可在現場施工,無需加工和備料場地,具有高度的機械性。自動化的施工設備,專業化的施工隊伍,使得1000om“的工業廠房屋蓋部分的施工僅在25天內即可完成,施工的高效率可為甲方帶來巨大的直接經濟效益。
(5)質量優:鍍鋅鋼板強度高,機械咬合鎖邊連接,除拱腳外,其它部位無螺栓,不需要焊接,氣密性和防水性能可靠,因而具有很強的耐腐蝕性。該結構的維護期為20年,維護也僅限于表面的局部處理。
(6)抗震性能好:彩板拱形屋面整體性好,重量輕,不會發生脆斷破壞,即使發生大震,支撐墻體倒塌,由于負壓的存在,它的下落也是緩慢的,拱形屋面的中間部分的坍塌對室內人員和設備不會造成大的損害。
但是,拱形波紋鋼屋蓋結構的缺點也一樣突出。
(1)造型單一、截面形式固定是這種結構的一大缺陷。在常規荷載作用下,從結構受力角度說,圓弧拱軸線不是受力最合理的拱軸線。由于一臺特定成型設備只能軋制一種截面形式的槽板,故而結構沿整個跨度是等截面的,這對結構受力也是不合理的。
(2)它的加工成型特點以及板面大量的幾何形狀不規則的波紋又使得對結構精確分析異常復雜;由于截面厚度小,在荷載作用下結構變形較大,表現出顯著的幾何非線性特征。

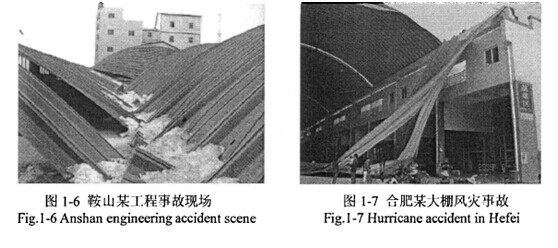

國內外對這種結構的整體和局部穩定承載能力及其工作機理的了解尚不十分深入,理論研究滯后于工程實踐,工程事故時有發生。鞍山附近的6座此類結構在97年元旦的一場暴風雪中發生坍塌(圖1-6),97年年初遼寧地區3萬余平方米屋蓋垮塌,98年年初新疆、遼寧、吉林等省區又有大面積的屋蓋倒塌,09年6月合肥某商城拱形屋面被風多處撕毀(圖1-7)。頻繁的風雪災事故表明有必要對這類開敞式拱形波紋鋼屋蓋結構進行深入的理論分析和試驗研究,既包括靜力性能的體型系數分析研究,也包括動力性能的風振系數分析研究,從而為工程設計提供理論依據。
