概述(壓型鋼板拱形屋蓋結構應用暫行規定》川(以下簡稱《規定))是一個在相應技術標準正式發布前,供控制工程質量用的推薦性文件。(規定》經承發包方簽訂合同予以確認后,可作為工程驗收的依據。壓型鋼板拱形屋蓋結構由于重量輕、材料省(10一25kg/襯)、施工速度快(400一1000襯/臺班)、造價低(不保溫200一300元/耐)、室內凈空高、外形美觀而頗受歡迎,已廣泛應用于公共建筑和各種單層房屋,每年的建造量超過了50萬mZ。但是,近年的試驗研究和工程事故表明,這種結構對于不對稱的屋面荷載和初始制作缺陷比較敏感,如果處理不當,很可能發生早期失穩破壞,值得注意。

另外,這種結構不得在有強腐蝕、局部高溫和飛砂石的環境中使用,也不得直接承受動力荷載。鑒于目前有關結構設計、施工和安裝的技術標準尚在制訂中,因此公布一個暫行《規定》以使工程建設有所遵循是必要的。但需指出,除制作、安裝和工程驗收外,《規定》只對控制工程質量的若干要點作了提示性規定,本文結語中提出的一些深層次間題,尚待在制訂技術標準時逐步解決。

二、材料壓型鋼板拱形屋蓋結構主要是根據耐久性要求來選用材料。對正常自然環境中的外暴露建筑,選用國產的聚酷、硅改性聚脂涂層熱鍍鋅鋼帶來制作屋蓋是合適的,預計在8一巧年內不致出現涂層龜裂、脫落的情況。對于耐久性要求高的建筑,可選用聚偏氟乙烯涂層熱鍍鋁鋅合金鋼帶來制作屋蓋,其不出現涂層龜裂、脫落情況的年限預計可達20一30年,但這種材料目前尚需進口,價格較高。應該指出,涂層和鍍層受損傷對材料耐久性影響較大,因此在制作和使用中要特別注意加以保護。

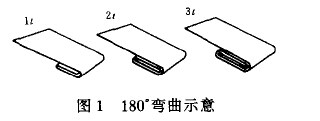

此外,在相對濕度高、有鹽霧等侵蝕性介質的環境中,要慎用一般的涂層鍍鋅鋼帶來制作這種結構。(規定》表z提出了對Jw235,JwZso,Jw345三種型號鋼帶基材的力學性能要求,可作為訂貨的依據。JW按國家標準GB/T12754是“建筑外用”之意,235,280,345表示屈服強度(MPa)。工程所用鋼帶的力學性能應由生產廠的產品合格證書給予保證。當需要復驗時,應按國家標準GB/T6397表10抽取一個P9試樣(10=80mm,占。=20mnr),采用國家標準GB/T228規定的金屬拉伸試驗方法測定屈服強度、抗拉強度、彈性模量和伸長率。(規定》表2根據建筑外用和屋蓋咬合成型工藝的要求,對鋼帶的鍍鋅層作出了規定。工程所用鋼帶鍍鋅層的質量應由生產廠的產品合格證書給予保證。當需要復驗時,對于鋅層重量,應從鋼帶寬度方向切取約300mm長度,在中間和距兩端不小于50mm處各取一個圓形試樣(共3個),直徑44一65mm,采用國家標準GB/T1839規定的方法測定;對于鋅層彎曲,應從距鋼帶邊緣不小于50mm處取一個寬50一100mm、長)100mm的試樣,采用國家標準GB232規定的方法,按規定的彎心直徑進行180`彎曲試驗,在距試件邊緣smm以遠處外表面鋅層不得脫落。(規定)表3根據建筑外用和屋蓋咬合成型工藝的要求,對鋼帶涂層的性能作出了規定。其中,不同的涂料種類和厚度對應了不同的耐鹽霧性能。彎曲性能中,又t(T)表示鋼帶經幾次彎卷而涂層不脫落時,最外兩層鋼帶間所夾的最小鋼帶厚度(層數)(圖1)。彎曲性能應在產品合格證書中予以保證;當需要復驗時,應采用國家標準GB/T12754附錄D規定的方法檢測。

(規定》表4給出了熱鍍鋅后鋼帶厚度的允許偏差。這是根據上海寶鋼集團公司的標準而作的規定。在國外這種鋼帶的厚度一般只允許正偏差,或正偏差大于負偏差,而我國允許等值的正負偏差。鋼帶的公稱厚度及其實際偏差應在產品合格證書中給出。由于此值對結構安全性影響很大,因此交貨后還要進行現場抽樣檢查。檢測厚度時,應先用對鋅層無腐蝕作用的脫漆劑(如丁酮與二甲苯的混合溶液)浸泡試件,經多次擦拭除去表面涂層后再進行量測。厚度偏差不得超過允許值。
