直立鎖邊金屬屋面系統直立鎖邊系統在屋面系統中運用最為廣泛,普遍運用于≥3°(5%)的坡屋面、弧型屋面以及傾斜度小于25°的屋頂,自從在1899年的技術文獻中出現以后,這一方法成為金屬屋頂建構的優先選擇,直立鎖邊這一名稱體現了典型的縱向接口特點。通過預制底板工藝,25ｍｍ高的接口立邊已成為國際通用標準。立邊的曲折和密封可以通過手動或機器進行,同時,可以輕松實現諸如凸曲線、凹曲線或圓錐組合之類的特殊設計。直立鎖邊系統具有廣泛的設計細節變動空間,尤其是線條設計方面,為傳統建筑增添現代設計的風采。
1.1 主要特征
(1)具備整體結構性防水、排水功能。
(2)無需化學嵌縫膠、免除污染與老化問題。
(3)自然循環通風構造、增長建筑壽命。
(4)三維彎弧特異造型輕而易舉。
(5)結構簡潔、輕巧、安全,在海洋性臺風、暴雨
地區尤其可使用。
(6)施工安全、快速、準確、經濟。
系統性能

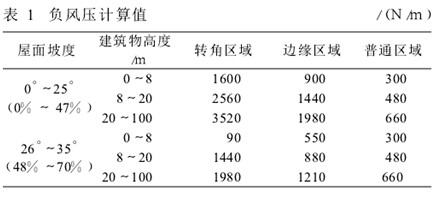

1.2.1 抗風性能由于我國目前尚無成熟的金屬屋面系統規范,需參考國際成熟的規范。于1977年5月印制的德國國家規范ＤＩＮ1055中第4章明文規定:所有由風荷載導致的力(如屋面層)都必須安全地經由其他建筑構件傳導至錨固點。為確定單位面積內所必須的釘具數量,必須依據德國規范ＤＩＮ1055中第45節“作用于建筑物表面結構的荷載”,交通荷載必須計算在內;作用于屋頂?shù)呢擄L壓主要與建筑物的形狀、高度、建筑物所處的位置有關。最大的負風壓產生于建筑物的暴露邊緣和轉角區域。風壓設計值計算后,以不低于國際參考規范為宜;目前,參考德國標準ＤＩＮＤ1055,見表1。
為吸收負風壓荷載而必須確定合理的扣件間距和每平方米的扣件數量。在風壓最大的轉角與邊緣區域,扣件密度為8個/ｍ2,每個扣件的距離為25ｍ。平均每個扣件的最小拉應力是560Ｎ,則每平方米的板塊抗拉應力為4480Ｎ,完全可以滿足相關的國際標準與國家規范?？奂畲箝g距不允許突破50ｃｍ,板寬根據風壓等綜合因素考慮,一般選用430,530板型。相關標準有:德國國家規范ＤＩＮ1055,ＹＢＪ216《壓型金屬板設計和安裝規范》和ＧＢ50207-94《屋面工程的技術規范》。
1.2.2 防水、排水性能直立鎖邊屋面系統的防水是整體構造性防水。板塊立邊高度通常為25ｍｍ,板塊縱向搭接方式是根據屋面的排水坡度變化而變化的。所以,它要求的最小排水坡度為3°(5%)。工程的施工部份分為4個不同的區域,排水部位均設在建筑物的最低點,以保證集水、排水的順暢。
1.2.3 防火性能屋面材料的防火性能非常重要,它關系到大眾的人身安全,不允許出現任何的不安全因素。直立鎖邊屋面系統所采用的材料均為不燃材料。在出現火險等意外時,屋面系統不會燃燒,也不會產生有毒氣體。
1.2.4 節能性能屋面系統的節能處理十分靈巧,該系統使用吸音性能和保溫性能良好的100ｍｍ厚帶鋁箱保溫棉,該材料對吸音有很大的幫助,并且可以滿鋪,不產生冷橋,放置在壓型鋼板的下面,由鋼板網來承托。
1.2.5 系統的聲學處理金屬屋面的噪聲處理非常重要,如果沒有良好的處理,會對將來的使用產生不利的因素。因此,該系統在降噪方面做了大量的工作,屋面上有面板、找平板、壓型鋼板等多層結構組成,再加上保溫棉的吸聲效果,使該屋面系統的降噪性能將大大優于一般屋面系統。該屋面系統在降低室內噪聲有其獨特的處理方式,在面板和拔熱鋁箔之間設置的一層三維通風降噪絲網,既可以達到阻隔室外噪音的作用,又可以起到通風的作用,排除室內凝聚的冷凝水。三維通風降噪絲網是由強化改性瀝青膜層和聚酰胺復合通風材料組成,它是一種三維均勻的尼龍網墊,有各種厚度,一般采用5～8ｍｍ厚的作為屋面材料。
1.2.6 系統的防雷處理金屬屋面的防雷處理是在屋面板上安裝避雷網絡或避雷針,避雷網絡是應用比較廣泛的一種處理方法,系統配套專用避雷夾具,既美觀又實用。避雷針的做法需要在屋面板上打孔穿透屋面。根據我國ＧＢ50057-94《建筑物防雷設計規范》第4.1.4條規定,除第一類防雷建筑外,金屬屋面的建筑物宜利用其屋面作為接閃器,但應符合下列要求:
(1)金屬板之間采用搭接時,其搭接長度不應小于100ｍｍ。
(2)金屬板下面無易燃物品時,其厚度不應小于0.5ｍｍ。
(3)金屬板無絕緣覆層。直立鎖邊屋面系統滿足以上所有條件,因此,可以將屋面板直接作為閃接器,從而保證屋面的防水、整潔和美觀。出于特殊安全的目的,也同樣采用避雷網或避雷針進行防雷處理,并針對不同建筑物的防雷等級要求,采用不同的防雷方法,保障建筑物的防雷效果。
