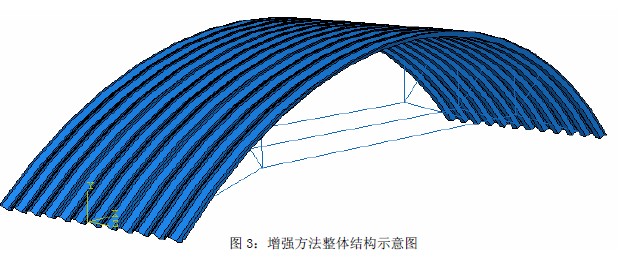

圖2為本文所提內拉式增強方法的示意圖，即在波紋拱內側加設拉索，并在距支座1/5L且高度為矢高的1/4處輻射出兩根拉索連接于相隔一個波紋單拱的上翼緣，與上翼緣連接的位置為波紋拱跨度的1/6處，并在拉索中部用花籃螺栓施加預緊力，其空間整體結構示意圖如圖3所示。

波紋拱拉索花籃螺栓

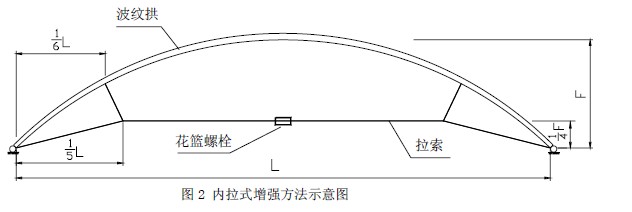

圖2 內拉式增強方法示意圖
由于施加預緊力后的拉索能承受較大的拉力，在全跨荷載作用時，有效限制了波紋拱兩端由于負彎矩而產生的向上拱起的撓曲變形[11]，而在半跨荷載作用時，拉索在加載半跨區對波紋拱下陷有一定的抑制作用，而在非加載半跨區域，有效地阻止了波紋拱向上的撓曲變形。因此，此種增強方案無論是在全跨或是半跨荷載作用下，均能改善結構的整體受力性能，有效地提高了結構的整體剛度和承載能力。
